แบบการต่อ Relay สำหรับ
ชุด Smart farm 4ช่อง
📋 รายการอุปกรณ์ (คลิกที่รูปเพื่อขยาย)
1
NodeMCU V3 Type C
*** ต้องเป็น V3 เท่านั้น
2

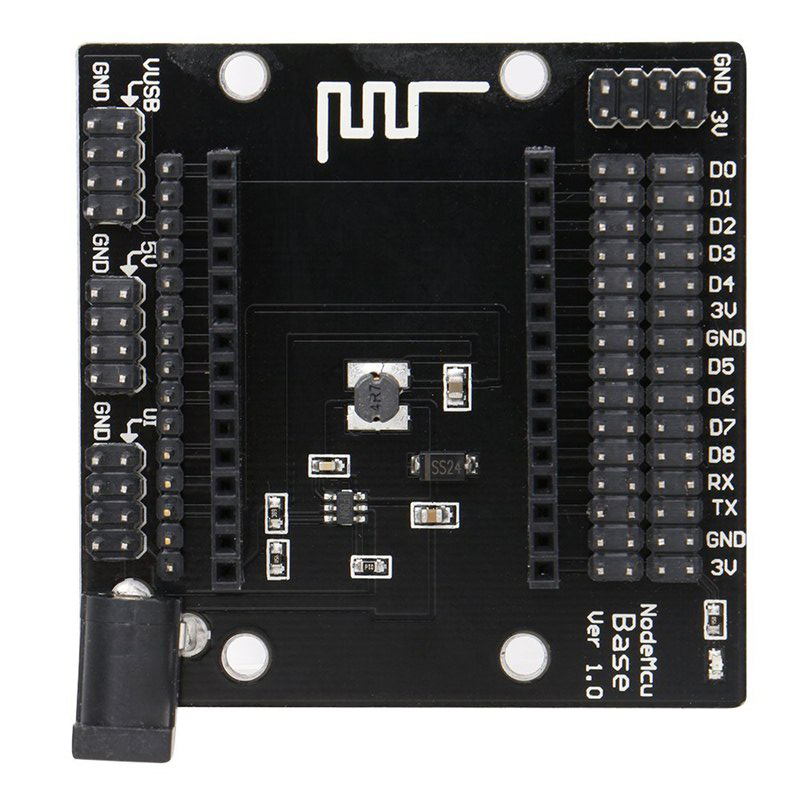

NodeMCU Base
** จำเป็นต้องใช้
3

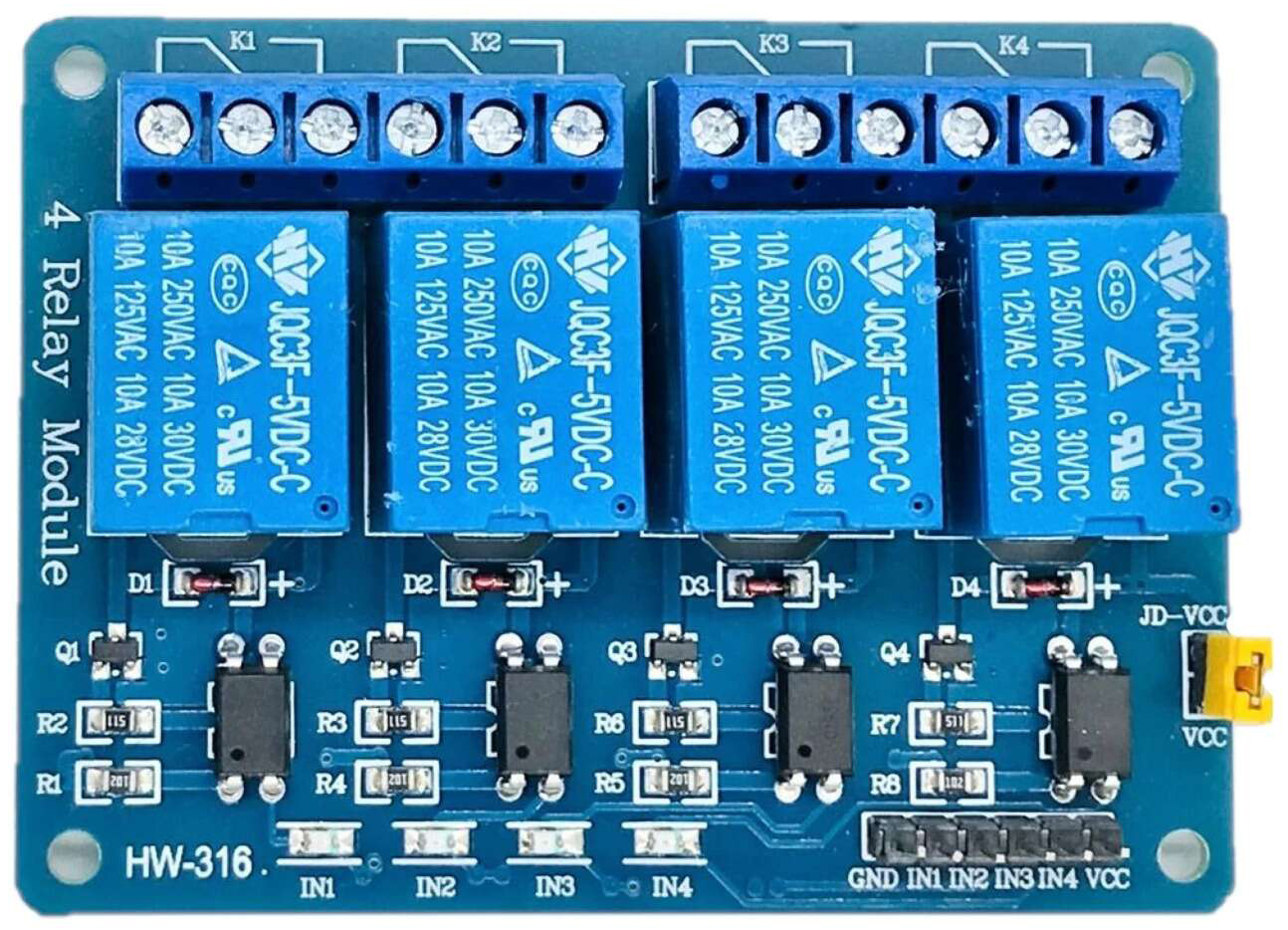

Relay 5V 4Ch
*** Active Low เท่านั้น
4

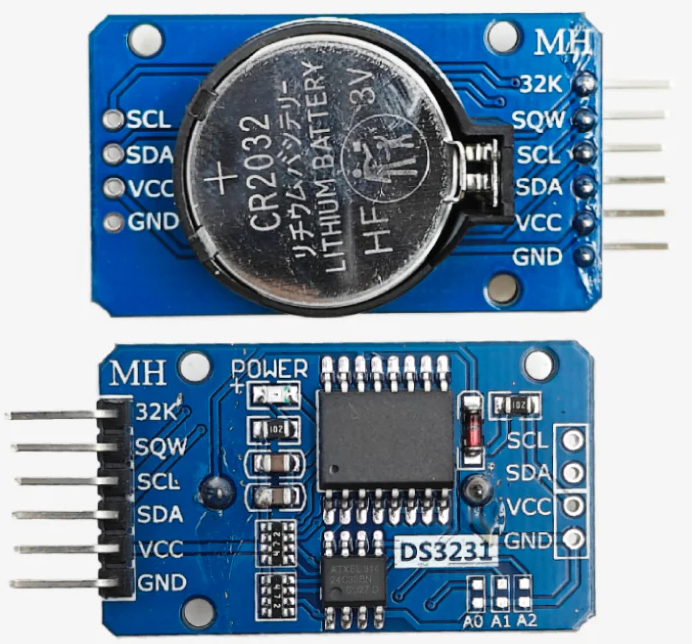

DS3231 RTC Module
** ต้องมีถ่านใส่ด้วย
5

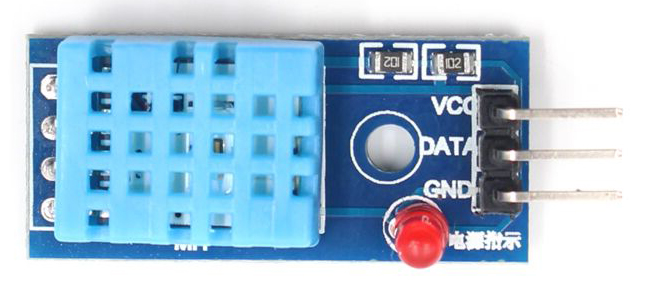

DHT11 (Temp & Humid)
*** ห้ามต่อผิดเด็ดขาด
6

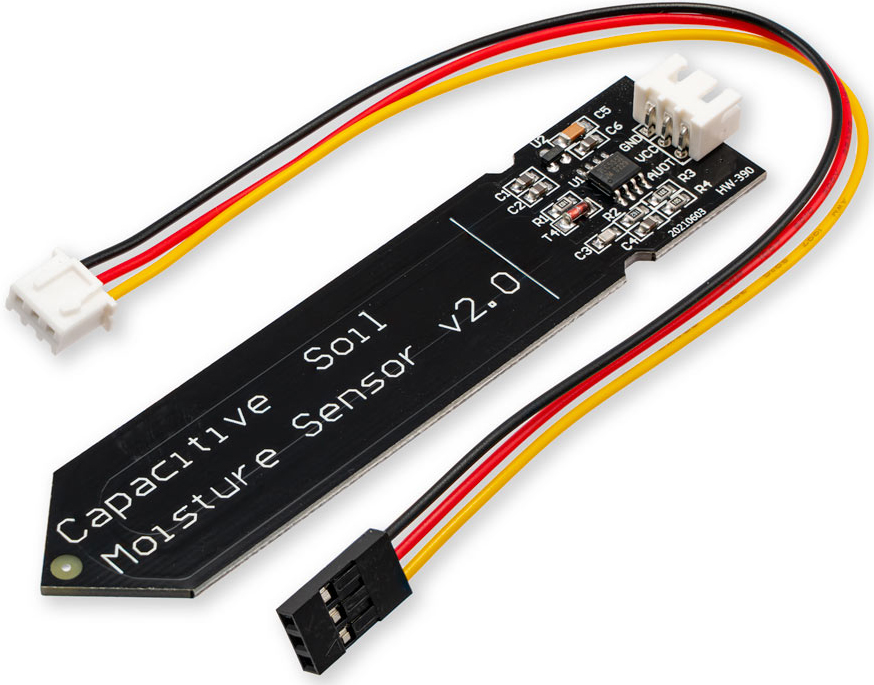

Soil Sensor v2.0
มีหรือไม่มีก็ได้
7

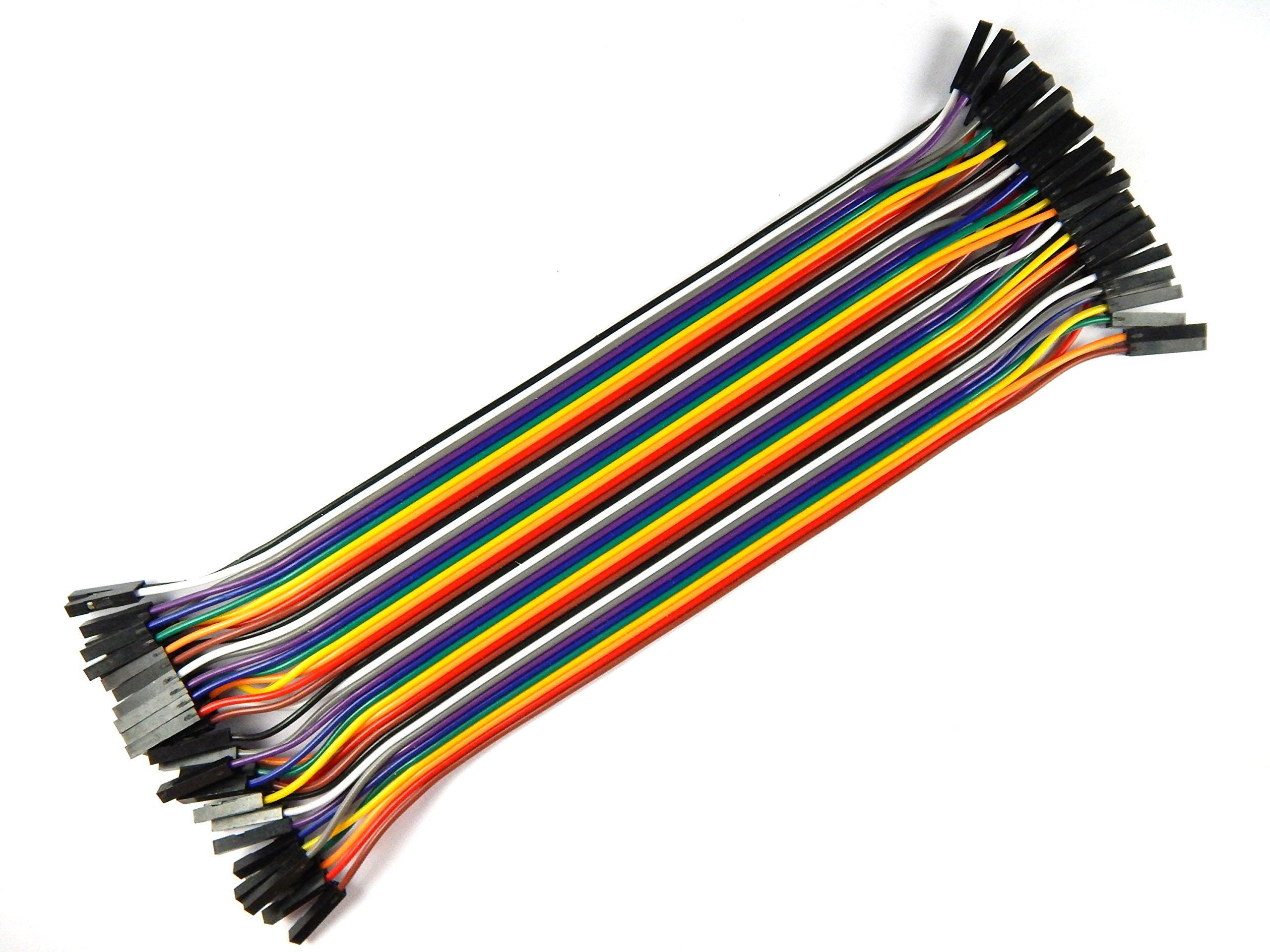

Jumper wires FF
ขนาด 20Cm
8

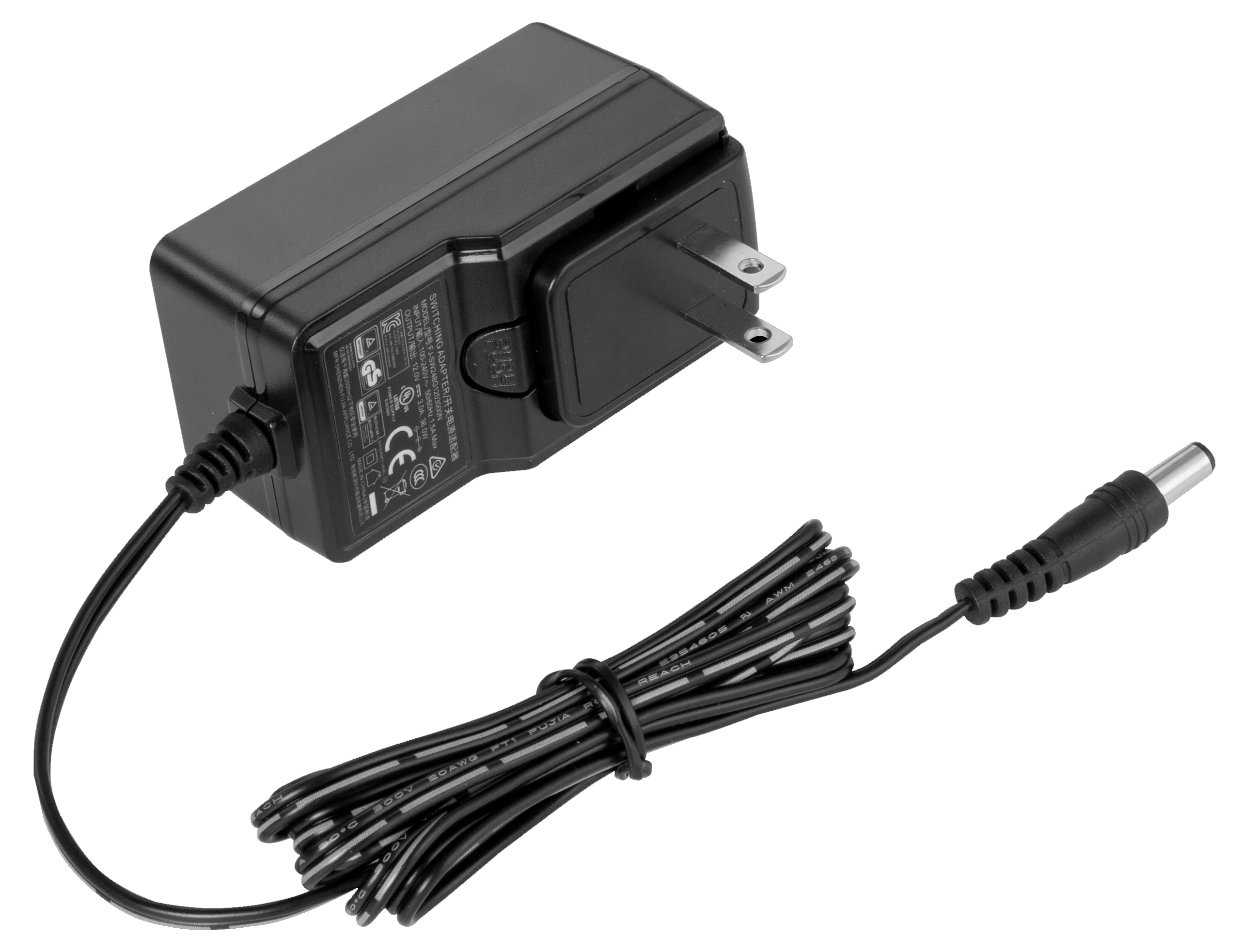

Adapter 12V 2A
กลางบวก+ ขอบลบ-
9

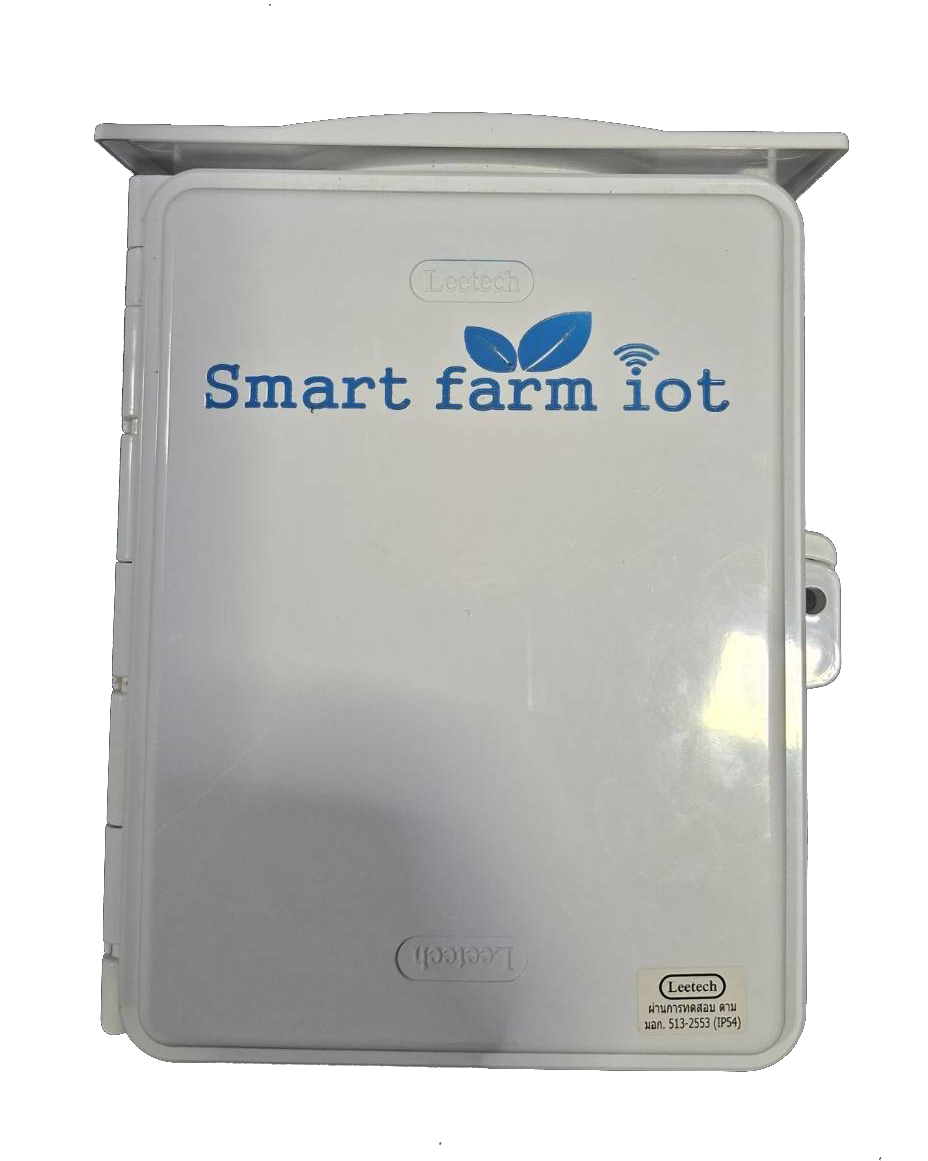

กล่องกันน้ำมีหลังคา
มีหรือไม่มีก็ได้
10

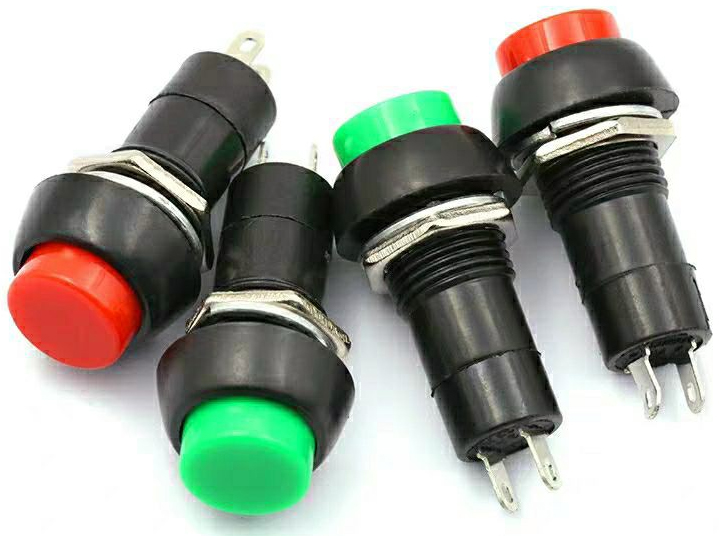

Switch Manual
กดติด ปล่อยดับ
🛠️ ขั้นตอนการต่อวงจร (คลิกเพื่อขยาย)

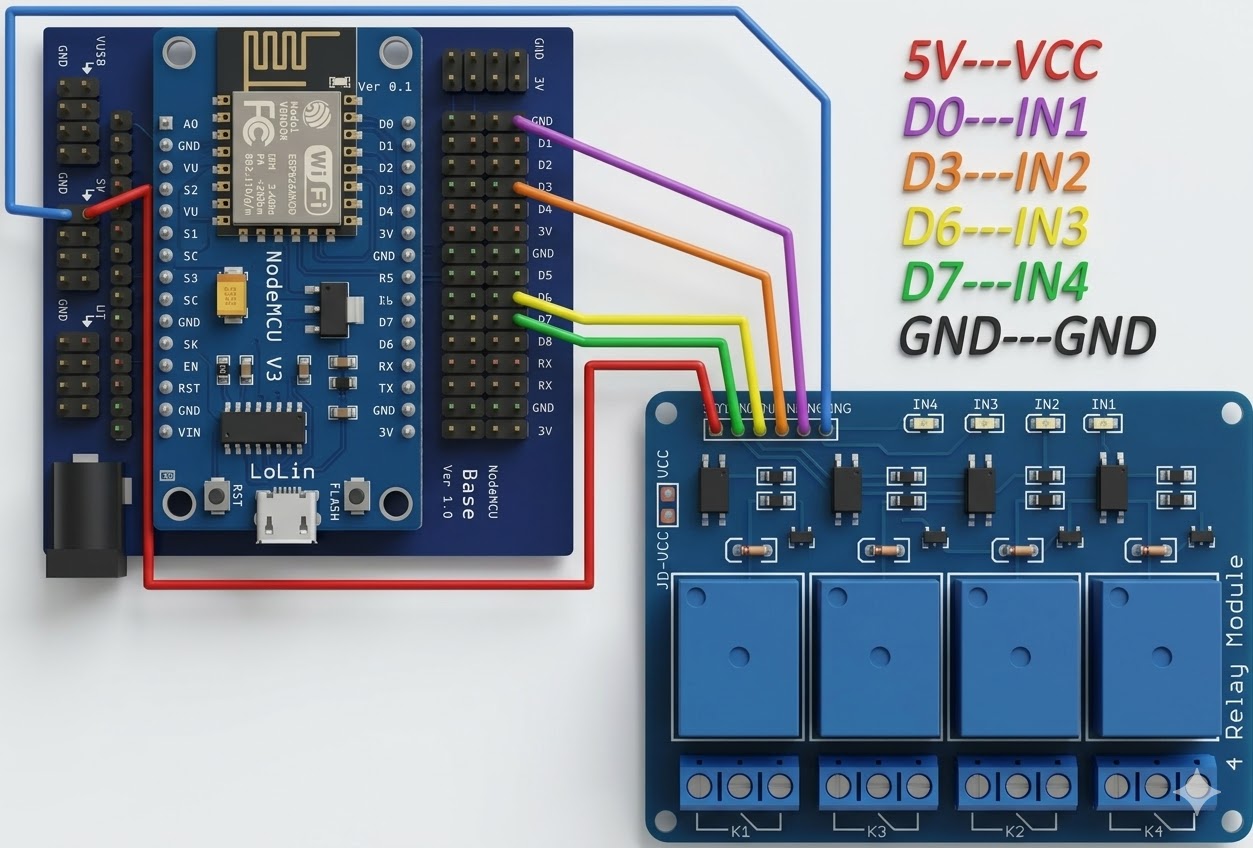

1 การต่อ Relay 4Ch กับ NodeMCU Base

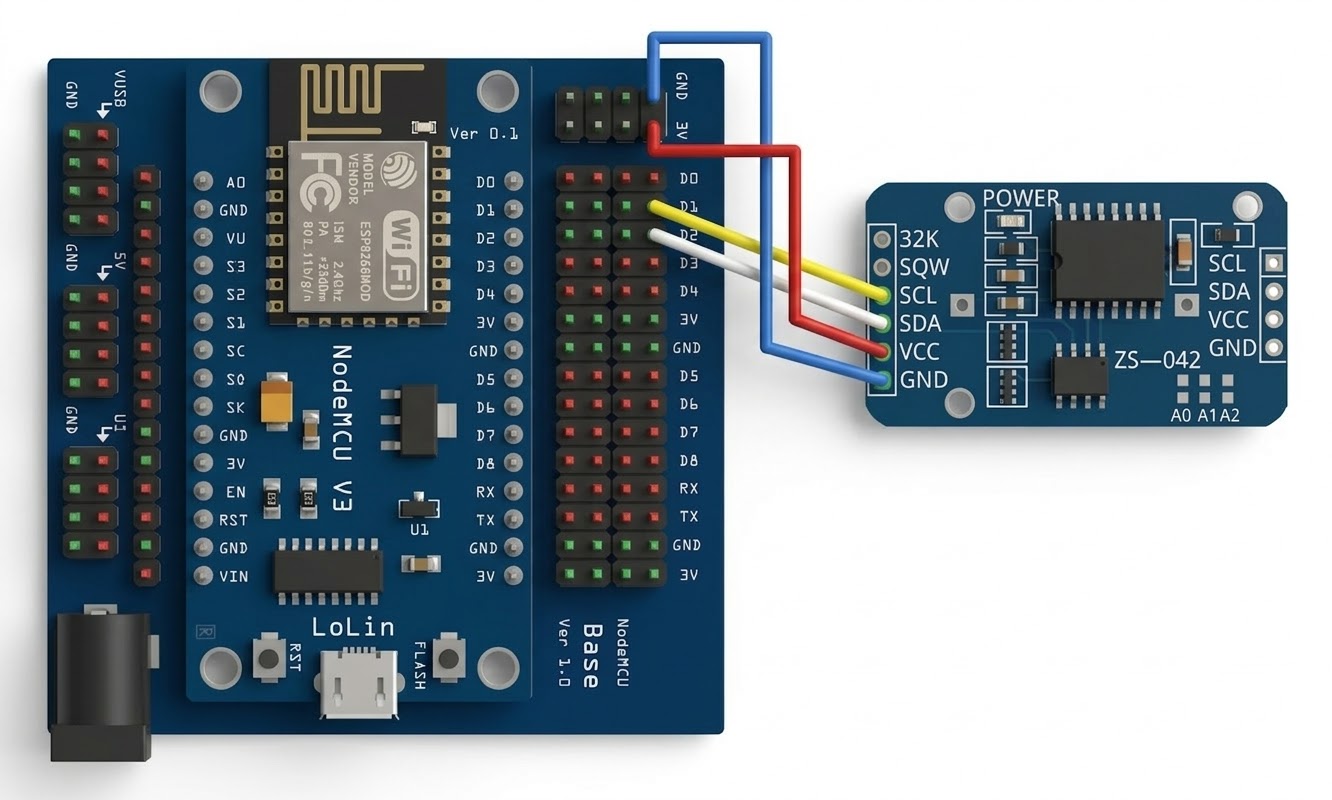

2 การต่อ DS3231 (RTC)

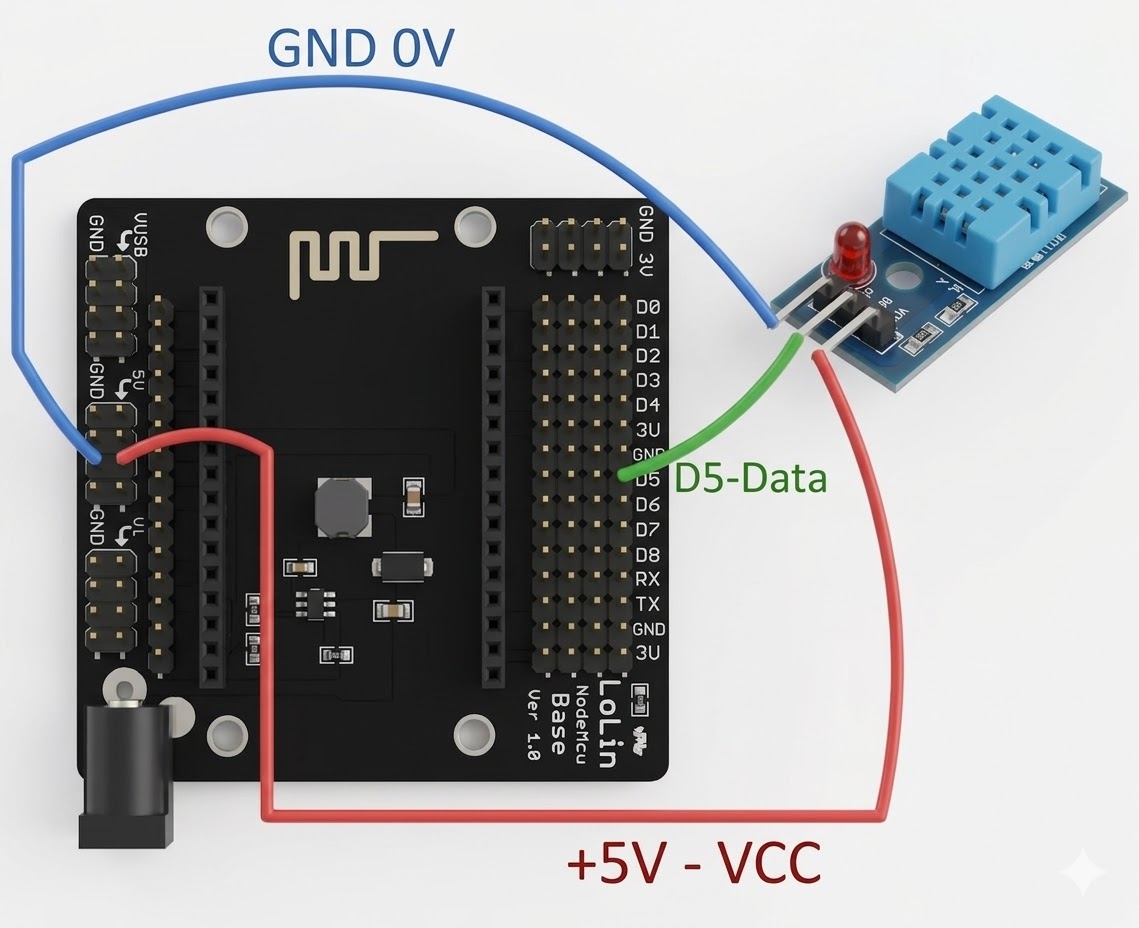

3 การต่อชุดตรวจความชื้นอากาศ (DHT11)

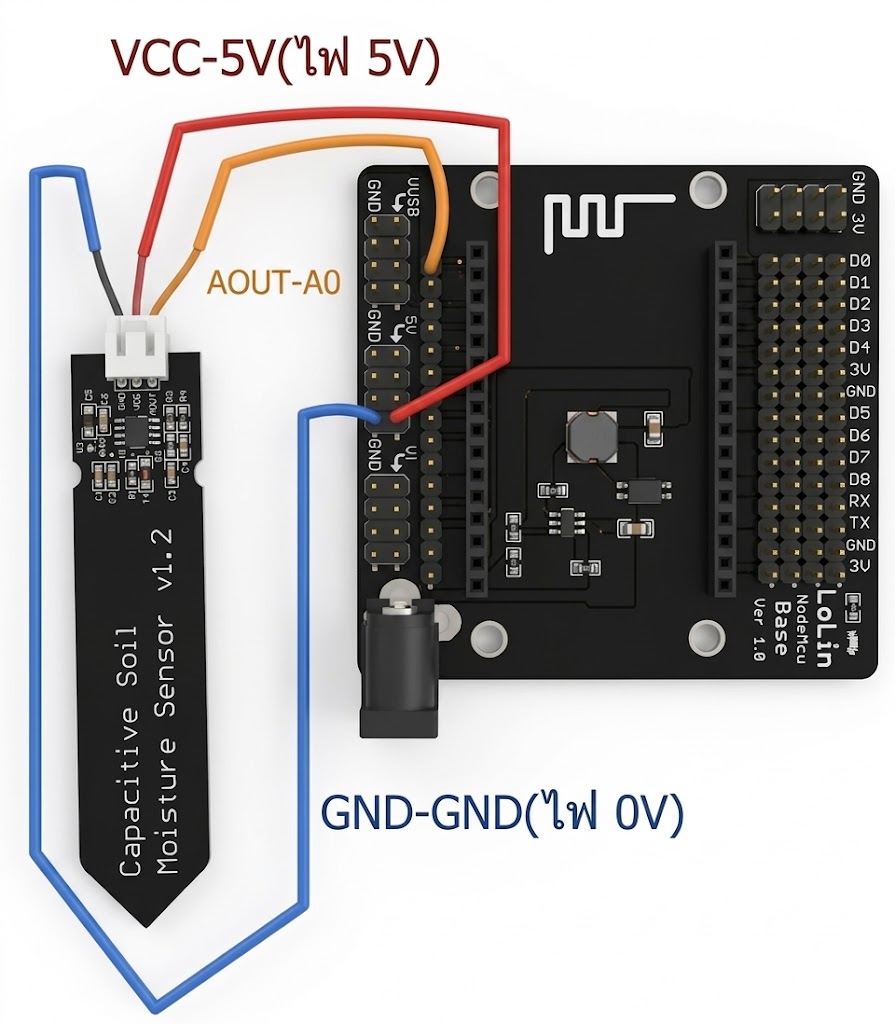

4 การต่อระบบเซ็นเซอร์ความชื้นในดิน

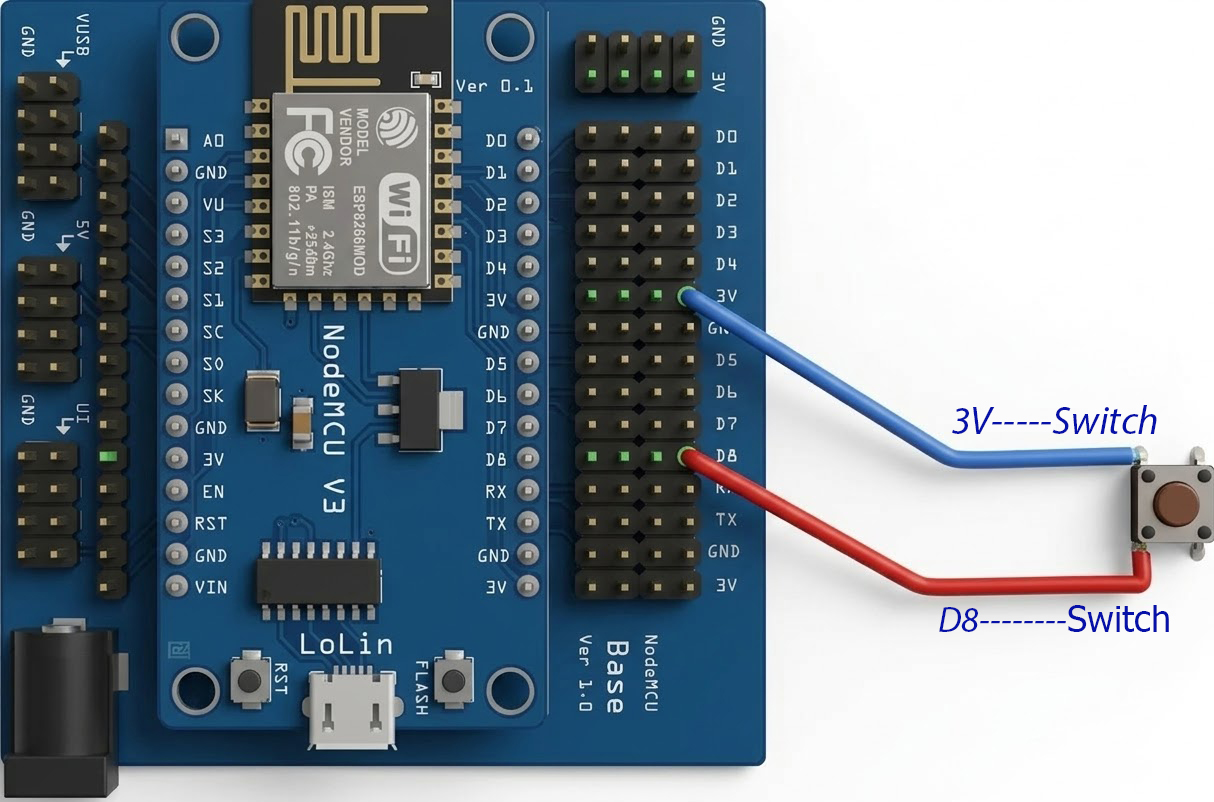

5 การต่อ Switch Manual เข้าบอร์ด
6 การต่อระบบเสร็จสมบูรณ์ 🎉
