แบบการต่อ Relay สำหรับ
ชุด Smart farm 8ช่อง
📋 รายการอุปกรณ์ (คลิกที่รูปเพื่อขยาย)
1
NodeMCU V3 Type C
*** ต้องเป็น V3 เท่านั้น
2
NodeMCU Base
** จำเป็นต้องใช้
3

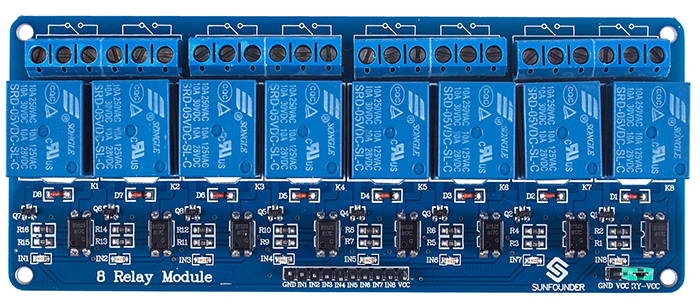

Relay 5V 8Ch
***ใช้แบบ 5โวลต์ Active Low เท่านั้น
4
DS3231 RTC Module
** ต้องมีถ่านใส่ด้วย
5
DHT11 (Temp & Humid)
*** ห้ามต่อผิดเด็ดขาด
6
Soil Sensor v2.0
มีหรือไม่มีก็ได้
7
Jumper wires FF
ขนาด 20Cm
8
Adapter 12V 2A
กลางบวก+ ขอบลบ-
9

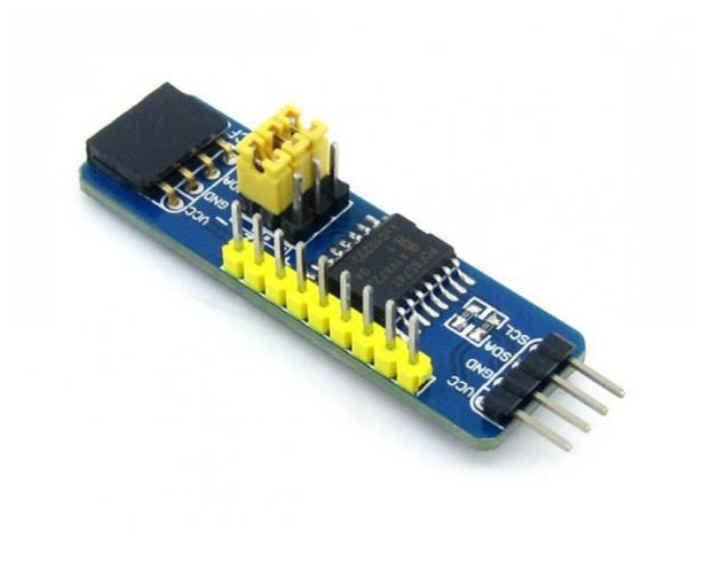

โมดูลขยายขา i2C
จำเป็นจะต้องใช้อย่างมากใน Project นี้
10
Switch Manual
กดติด ปล่อยดับ
🛠️ ขั้นตอนการต่อวงจร (คลิกเพื่อขยาย)
1 การต่อ Relay 8Ch กับ NodeMCU Base
2 การต่อ DS3231 (RTC)
3 การต่อชุดตรวจความชื้นอากาศ (DHT11)
4 การต่อระบบเซ็นเซอร์ความชื้นในดิน

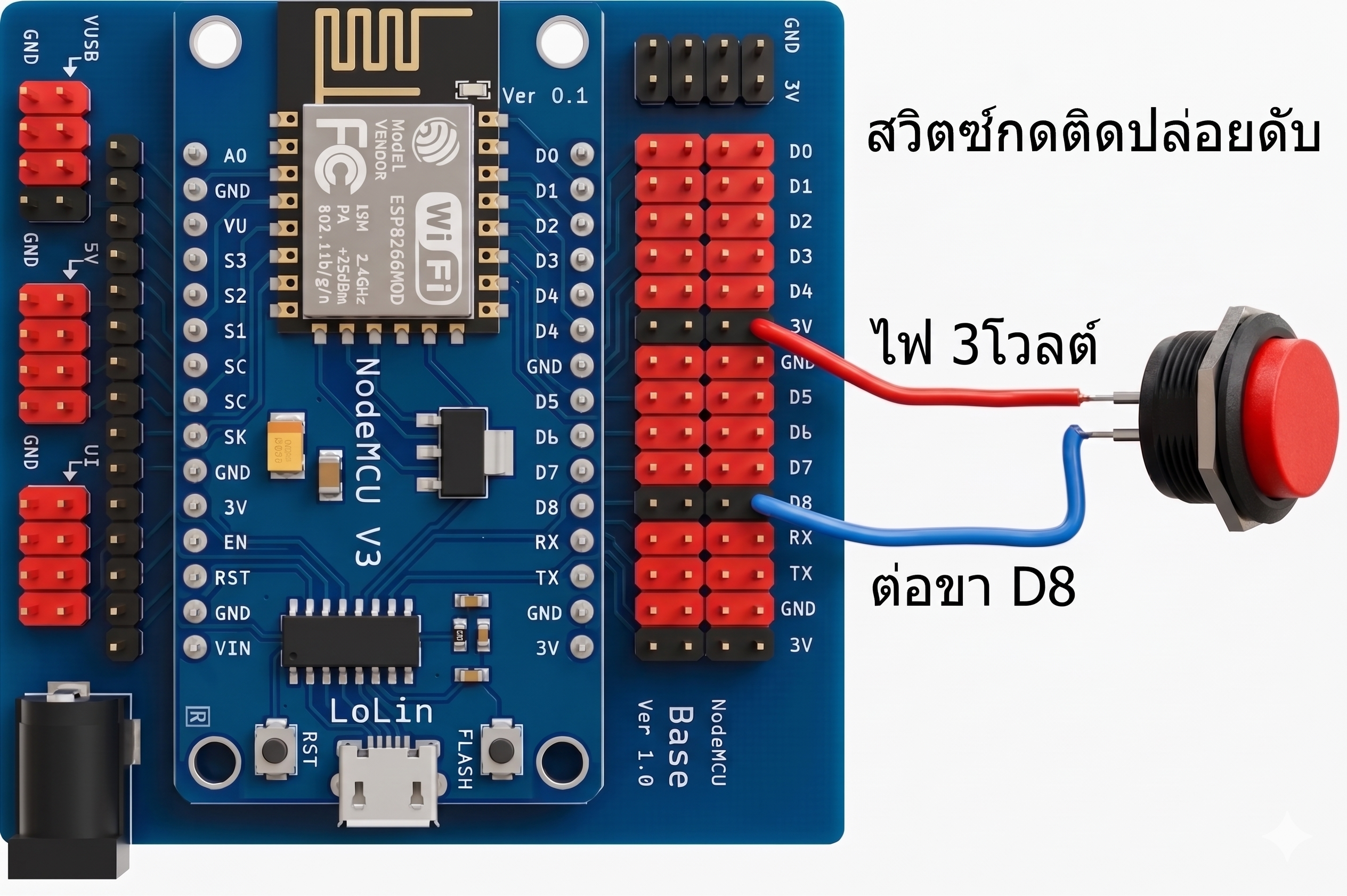

5 การต่อ Switch Manual เข้าบอร์ด

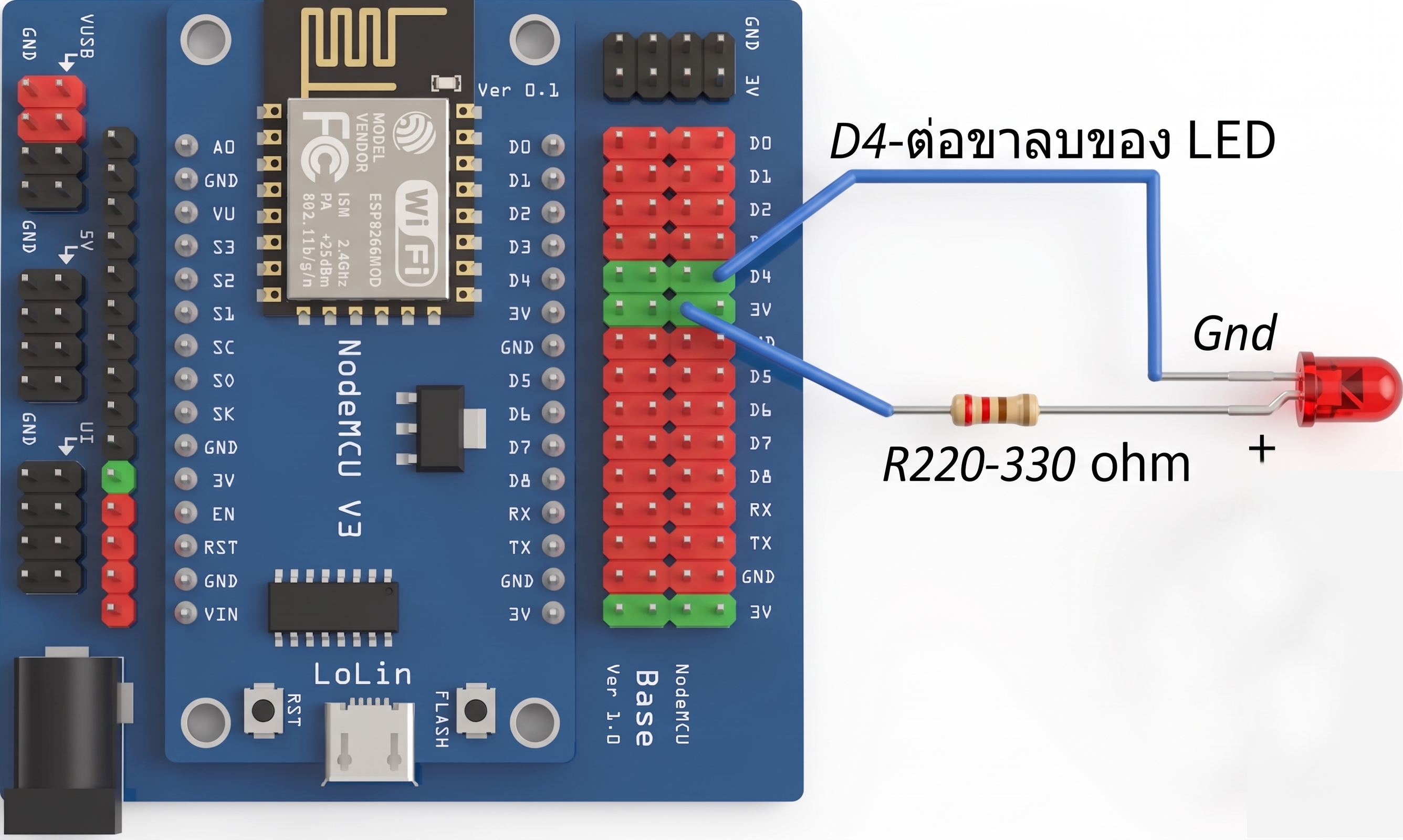

6 การต่อหลอด LRD เมื่อต้องการแสดงผลหน้าตู้🎉
